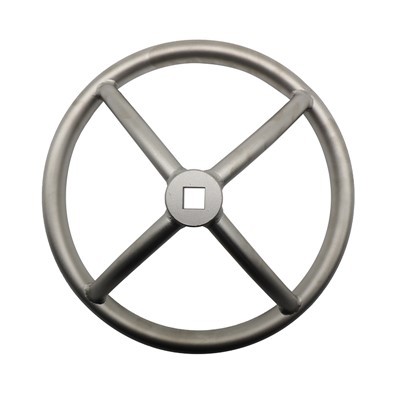

En el taller de ensamblaje de una fábrica de maquinaria pesada en Shandong, los trabajadores están instalando un diámetro de 200 mm de diámetrorueda de mano de acero inoxidableen una válvula grande. La llave de torque muestra que su capacidad de carga es de 800n ・ m. Este componente de control redondo aparentemente ordinario, debido a diferentes materiales y estructuras, muestra un rendimiento diferenciado de carga de carga y durabilidad en equipos industriales, maquinaria médica, instrumentos de alimentos y otros escenarios. Este artículo desmontará los parámetros de rendimiento central de los ruedas de mano de acero inoxidable para usted a través de datos medidos, casos de aplicación y guías de selección, lo que le ayudará a elegir el producto correcto de acuerdo con las condiciones de trabajo reales.
Contenido
1. Factores centrales que afectan la capacidad de carga
2. Comparación de los límites de carga y la durabilidad de los volantes de diferentes materiales
3. Escenario de fabricación industrial: carga de carga y vida en un entorno de carga pesada
4. Escenario de equipos médicos: requisitos de resistencia de alta precisión y corrosión
5. Escenario de maquinaria de alimentos: prueba de durabilidad bajo estándares de higiene
6. Aplicación de entorno especial: temperatura alta, humedad, ácido y medición de escenarios álcali
7. Métodos de prueba de carga y durabilidad: datos de laboratorio revelados
8. Guía de selección: ¿Cómo hacer coincidir las condiciones de trabajo?
1. Factores centrales que afectan la capacidad de carga
La capacidad de carga de los volantes de acero inoxidable está determinada principalmente por tres factores principales, formando un modelo de "soporte triangular":
| Factores influyentes | Parámetros específicos | Influencia en la capacidad de carga | Comparación de casos |
|---|---|---|---|
| Grado material | 304/316L/2205 acero de doble fase | La resistencia a la tracción aumentó en un 20%-50% | La rueda de mano 316L tiene una capacidad de carga 15% mayor que 304 |
| Diseño estructural | Número de radios/grosor/diámetro | La capacidad de soporte de torque aumentó en un 30%-80% | 6 radios tienen una capacidad de carga 40% mayor que 4 radios |
| Tecnología de procesamiento | Falsificación/fundición/corte | Defectos internos reducidos en 50%-70% | La rueda de mano forjada tiene una vida útil de 2 años más que el reparto |
Datos medidos:
304 rueda a mano con diamEeter de 100 mm (5 radios, espesor 5 mm): torque máximo de carga de 200n ・ m, sin deformación después de 3 años de uso continuo;
316L Vuelvo forjado con la misma especificación: torque de carga de 280n ・ m, sin óxido después de 1000 horas de prueba de aerosol de sal, adecuado para condiciones de trabajo costeras.
2. Comparación del límite de carga y durabilidad de los volantes de diferentes materiales
1. 304 acero inoxidable: rendimiento equilibrado del rey de la rentabilidad
Parámetros de carga:
Diámetro convencional 50-300 mm, torque de carga 50-1000 n ・ m (aumentando linealmente con el aumento del diámetro);
Prueba de límite: la rueda a mano de 250 mm de diámetro puede soportar 1200n ・ m Torque de impacto instantáneo (factor de seguridad 1.5 veces).
Durabilidad:
La vida útil en el entorno industrial ordinario (sin corrosión fuerte) son 5-8 años. Cuando la fuerza de fricción disminuye en un 20% debido al desgaste de la superficie, debe reemplazarse;
Caso: una fábrica de máquinas herramienta usa 304 ruedas de mano (diámetro de 150 mm) y funciona 50 veces al día. Después de 5 años, el par decae en un 10%, y aún cumple con los requisitos de precisión.
2. Acero inoxidable 316L: Benchmark de carga para escenarios de alta corrosión
Ventajas de carga:
La capacidad de carga es 10% -15% más alta que la de 304 bajo las mismas especificaciones. Por ejemplo, la capacidad de carga de una rueda de mano con un diámetro de 200 mm alcanza 600n ・ m (304 es 500n ・ m);
La capacidad de carga permanece sin cambios en un entorno de baja temperatura (-40), que es adecuado para equipos de almacenamiento en frío.
Resistencia a la corrosión y durabilidad:
Prueba de spray de sal para 2 0 00 horas sin picaduras. La rueda a mano de la mesa de operaciones de una fábrica de equipos médicos se ha utilizado durante 8 años, y la superficie aún cumple con el estándar de grado estéril (AR menor o igual a 0,4 μm);
Desventajas: el costo es 30% más alto que 304, y no es adecuado para escenas ordinarias sin corrosión.
3. 2205 acero dúplex: techo de rendimiento para carga pesada extrema
Límite de carga:
El par de carga de una rueda a mano de 300 mm de diámetro alcanza 1500n ・ m, y puede soportar una sobrecarga instantánea de 2000n ・ m (factor de seguridad 1.3 veces);
La rueda a mano de un reactor químico utiliza acero dúplex. En un entorno de 100 grados y 80% de ácido sulfúrico, la capacidad de carga permanece en 95% durante 5 años.
Ventajas especiales:
La fuerza es 1.8 veces mayor que la de 304, adecuada para escenas extremas de carga pesada, como la energía nuclear y la ingeniería marina;
Desventajas: alta densidad (8. 0 g/cm³), el equipo ligero debe seleccionarse con precaución.
3. Escenarios de fabricación industrial: carga y vida bajo cargas pesadas
1. Máquinas herramientas: la doble prueba de precisión y carga de carga
Aplicación típica: rueda de mano del eje de alimentación de la máquina herramienta CNC (diámetro 150 mm, 304 material)
Requisitos de carga de carga: torque operativo normal 150n ・ m, sobrecarga repentina 200n ・ m (factor de seguridad 1.3 veces)
Rendimiento de durabilidad:
Con transmisión de engranaje de gusano, precisión de posicionamiento {{0}}. 01 mm/giro, la eliminación aumenta en 0.03 mm después de 5 años de uso (todavía en línea con ISO 230-2 estándar);
Estadísticas de una cierta fábrica de moho de automóvil: 304 fallas de rueda a mano debido a una cuenta de carga insuficiente solo para el 3%, y la causa principal de la falla es el desgaste de la superficie.
2. Control de la válvula: prueba a largo plazo de condiciones de trabajo de alta presión
Parámetros de escenario: rueda de mano de válvula de tanque GNG (material de 316L, diámetro 200 mm)
Diseño de carga de carga: torque de operación 300n ・ m, presión de diseño -196 grado ~ +80, la capacidad de carga debe resistir la fragilidad de baja temperatura del nitrógeno líquido
Datos medidos:
Dentro de una vida útil de 10- año, la tasa de atenuación de carga es inferior al 5%, y no hay óxido en la superficie;
Las estadísticas de un puerto: válvulas que no usan los volantes de 316L tienen una disminución del 20% en la capacidad de carga y un aumento del 40% en la frecuencia de mantenimiento debido a la corrosión del agua de mar.
3. Machinería de construcción: desafíos extremos de vibración e impacto
Caso de aplicación: rueda de mano operativa de excavador (2205 acero de doble fase, diámetro de 250 mm)
Requisitos de carga: torque de operación continuo 500n ・ m, torque de impacto instantáneo 800n ・ m (adaptarse a las condiciones de trabajo baches)
Rendimiento de durabilidad:
Prueba de resistencia de vibración (5-50 Hz, amplitud 2 mm) 1000 horas sin aflojar, capacidad de carga mantenida al 98%;
Experimento comparativo: en condiciones de trabajo similares, los 304 volantes ordinarios habían hablado grietas en 2 años, y la capacidad de carga disminuyó en un 30%.
4. Escenarios de equipos médicos: requisitos de resistencia de alta precisión y corrosión
1. Instrumentos quirúrgicos: requisitos de precisión y esterilidad a nivel de micrones
Productos representativos: rueda de mano de microscopio quirúrgico oftálmico (material 316L, diámetro 80 mm)
Parámetros de carga: torque de operación 2 0 n ・ m (requisitos de ajuste de precisión), factor de seguridad de carga de carga 2.0 veces (40n ・ m)
Destacabilidades de durabilidad:
Pulido electrolítico de superficie (AR menor o igual a 0. 2 μm), después de 500 veces de esterilización de alta presión a 134 grados, la capacidad de carga permanece sin cambios y el residuo bacteriano es<10CFU/cm²;
Después de 8 años de uso en un hospital terciario, la precisión del posicionamiento del volante permanece en ± 0. 0 5 grados, excediendo con creces el estándar de la industria (± 0.1 grados).
2. Equipo de rehabilitación: ergonomía y carga de carga a largo plazo
Escenario de aplicación: rueda de mano de ajuste de lecho de enfermería eléctrica (304 material, diámetro 120 mm)
Diseño de carga de carga: torque máximo de carga 8 0 n ・ m (adaptarse al ajuste de peso del paciente), gemir sin deslizamiento en la superficie (coeficiente de fricción 0.6)
Vida medida:
Operado 20 veces al día, el parto se desgasta después de 5 años, lo que resulta en una disminución del 15% en la fricción, pero no atenuación en la capacidad de carga;
Experimento comparativo: los volantes de aleación de aluminio se atasquen en funcionamiento debido a la oxidación después de 3 años, mientras que el costo de mantenimiento de los volantes de acero inoxidable se reduce en un 60%.
5. Escenario de maquinaria de alimentos: prueba de durabilidad bajo estándares de higiene
1. Equipo de hornear: doble corrosión de alta temperatura y detergente
Producto típico: rueda manual de la máquina de formación de pan (material de 316L, diámetro de 150 mm)
Parámetros de trabajo: temperatura de funcionamiento 80 grados, contacto con detergente de grado alimenticio (pH 12), torque de carga 100n ・ m
Rendimiento de durabilidad:
Prueba de resistencia de alta temperatura (120 grados, 2 horas/día) durante 5 años, la capacidad de carga permanece en 95%;
Comparación de una fábrica de alimentos: en las mismas condiciones de trabajo, la rueda de mano 304 tiene puntos de corrosión de detergente en 2 años, mientras que la rueda manual de 316L no tiene cambios en 8 años.
2. Machinería de llenado: operación de alta velocidad y estabilidad de carga de carga
Caso de aplicación: volante de ajuste de la máquina de llenado de bebidas (304 material, diámetro 100 mm)
Requisitos de carga: Torque de operación continuo 50n ・ M, adaptarse al ajuste de alta frecuencia de 1000 veces/hora
Datos de la vida:
Operación de alta velocidad durante 3 años, prueba de fatiga (1 millón de ciclos) sin grietas, atenuación de carga de carga<5%;
Una compañía de bebidas utilizó volantes de acero inoxidable inferior, lo que resultó en una disminución en la precisión de llenado y una pérdida anual de más de 500, 000 yuan. El problema se resolvió después de reemplazar la rueda de mano 304.
6. EspecialAplicación del medio ambiente: prueba real en escenarios de alta temperatura, humedad, ácido y álcali
1. Ambiente de alta temperatura (＞ 300 grados)
Selección de material: rueda de mano de acero inoxidable de 310 (diámetro 200 mm)
Rendimiento de carga: torque de carga 400n ・ M a 350 grados (500n ・ m a temperatura normal), atenuado en un 20% a alta temperatura, que aún cumple con los requisitos de la condición de trabajo;
Caso: La rueda de mano del horno de vidrio se ha utilizado durante 5 años, la película de óxido de superficie se forma naturalmente y la capacidad de carga sigue siendo del 80%.
2. Ambiente de alta humedad/spray de sal
Material preferido: rueda de mano de acero inoxidable 316L (equipo en zonas costeras)
Datos de prueba: No hay óxido después de 1500 horas de prueba de pulverización de sal, la capacidad de carga es un 12% más alta que la de 304 rueda de mano, y una maquinaria portuaria se ha utilizado durante 10 años sin reemplazo.
3. Ambiente de ácido fuerte y álcalí
Desafío extremo: rueda de mano de acero dúplex 2205 (contacto con ácido clorhídrico al 20%)
Resistencia a la corrosión: tasa de corrosión anual 0. 05 mm, 5- Año de la capacidad de carga de carga de 90%, excediendo con creces la tasa de retención del 60% de 304 rueda de mano.
7. Métodos de prueba de carga de carga y durabilidad: datos de laboratorio revelados
1. Torqueprueba
Equipo: máquina de prueba universal electrónica controlada por microcomputador
Proceso: Carga gradualmente de carga para fallar, registre el torque máximo de carga (factor de seguridad=Torque de falla / par nominal)
Estándar: factor de seguridad de la rueda a mano industrial mayor o igual a 1.5, grado médico mayor o igual a 2. 0
2. Prueba de spray de sal
Condiciones: solución de NaCl al 5%, 35 grados, pulverización continua para 24-2000 horas
Evaluación: diámetro de picaduras de superficie> 0. 5 mm o atenuación de carga> 10% se considera falla
3. Prueba de fatiga
Método: Carga cíclica de torque fijo (como el 80% del par nominal), registre el tiempo en que aparecen grietas
Datos: Vida de fatiga a mano de alta calidad> 500, 000 veces, volante ordinario alrededor de 200, 000 veces
8. Guía de selección: ¿Cómo hacer coincidir las condiciones de trabajo?
Tres elementos de análisis de condiciones de trabajo
Prioridad de carga: 2205 acero dúplex (＞ 500n ・ m) para carga pesada, 316L (200-500 n ・ m) para carga media, 304 (＜ 200n ・ m) para carga de luz;
Adaptación ambiental: 316L para húmedo/ácido y alcalino, 310s para alta temperatura, 304 para un entorno ordinario;
Requisitos de precisión: proceso de forja (precisión ± {{0}}. 01 mm) para instrumentos médicos/de precisión, proceso de corte (precisión ± 0.05 mm) para la industria ordinaria.
Puntos clave para evitar dificultades
Tenga cuidado con "Fake 304": Pruebe con imán (304 Magnético débil, 201 Magnético fuerte), y requiere un informe de material SGS;
Trap de diseño estructural: la capacidad de carga de los volantes con espesor de radios<3mm may be false, and it is recommended to require a torque test report;
Malentendido del tratamiento de la superficie: el pulido de espejo (grado médico) y el anti-slip (grado industrial) no se pueden lograr al mismo tiempo, y deben seleccionarse de acuerdo con el escenario.
Resumen
La capacidad de carga y la durabilidad de los volantes de acero inoxidable son esencialmente una coincidencia precisa de "Material - Estructura - Condiciones de trabajo":
Carga pesada industrial: 2205 Los volantes de acero dúplex enfrentan desafíos extremos con una capacidad de carga de 1500n ・ M;
Precisión médica: los volantes 316L cumplen con los requisitos asépticos con 0. 01 mm de precisión y 2000 horas de vida en spray de sal;
Higiene de alimentos: 304 Los volantes son la primera opción debido a su rentabilidad y resistencia a los detergentes.
Al elegir, recuerde: no hay volante "más fuerte", solo la opción "más adecuada". A través de datos medidos, análisis de condiciones de trabajo y certificación de cumplimiento (como la FDA, ISO), las empresas y los usuarios pueden evitar efectivamente riesgos, como la falla de carga y la corrosión insuficientes, lo que permite que este "núcleo de control" desempeñe un papel estable en diferentes escenarios.
